ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ
Приточно-вытяжные установки: проектирование, монтаж и обслуживание в Москве и МО
Расчёт, подбор, проектирование, монтаж и пусконаладка приточно-вытяжных установок для коммерческих, промышленных и специализированных объектов. Обслуживание, диагностика, ремонт и модернизация действующих систем.
Как работает приточно-вытяжная установка
Основные этапы работы системы.
01
Вытяжка
Вентилятор забирает воздух из помещений.
02
Рекуперация
Рекуператор передаёт тепло вытяжного воздуха приточному.
03
Очистка
Замена фильтров-осушителей и масла, ремонт и замена компрессоров.
04
Подготовка
При необходимости воздух догревается или охлаждается.
05
Приток
Вентилятор подаёт воздух в помещения.
06
Управление
Автоматика поддерживает режимы и защищает оборудование.
ПРОЕКТИРОВАНИЕ
Что такое приточно-вытяжная установка
ПВУ объединяет в одной системе два воздушных потока: наружный воздух поступает в помещение, а отработанный удаляется. В зависимости от задачи установка может обеспечивать фильтрацию, нагрев, охлаждение, утилизацию тепла вытяжного воздуха и автоматическое управление.
ПВУ применяют там, где одного притока недостаточно и необходимо организовать управляемый воздухообмен. При подборе учитывают назначение помещений, требуемые расходы воздуха, режимы работы, сопротивление сети, климатические условия, требования к фильтрации и параметры инженерных систем объекта.
Важно: конкретный состав установки определяется расчётом. Не для каждого объекта нужна одинаковая ПВУ с одинаковым набором секций.
Особенности ПВУ
Тип рекуператора выбирают по расчёту и условиям объекта.
Тип | Особенности |
|---|---|
Пластинчатый | Потоки приточного и вытяжного воздуха разделены пластинами. Применяют, когда важно разделение потоков. |
Роторный | Вращающийся ротор переносит тепло, иногда и влагу. Подходит для задач, где нужна утилизация влаги. |
С промежуточным теплоносителем | Тепло переносится жидкостью. Применяют, когда приточный и вытяжной воздух находятся далеко друг от друга. |
Виды приточно-вытяжных установок
Конфигурация ПВУ зависит от расхода воздуха, назначения объекта, требований к температуре и качеству воздуха, места установки и режима эксплуатации.
ПВУ с рекуперацией
Используют тепло удаляемого воздуха для предварительной обработки приточного потока. Это учитывается при проектировании системы.
ПВУ без рекуперации
Применяются в системах, где рекуперация не предусматривается проектом или её применение не соответствует условиям объекта.
ПВУ с нагревом
Установка комплектуется секцией нагрева, если требуется доводить температуру приточного воздуха до расчётного значения.
ПВУ с охлаждением
Используются при необходимости охлаждать приточный воздух. Секция охлаждения подбирается по расчётной нагрузке.
Компактные ПВУ
Решения для объектов с ограниченным пространством. Важны габариты, доступ для обслуживания и подключения к существующим сетям.
Секционные ПВУ
Собираются из функциональных секций под требуемые параметры. Подход удобен для крупных и технологически сложных систем.
ПВУ или отдельные приточная и вытяжная установки?
Объединённая приточно-вытяжная установка удобна, когда приток и вытяжка должны работать как единая система с согласованными режимами и общей автоматикой. Отдельные установки могут быть предпочтительнее, когда архитектура здания, технологические процессы или требования к разным зонам требуют независимой работы.
Выбор делают после анализа объекта. В расчёте учитывают расход каждого потока, баланс притока и вытяжки, давление в помещениях, тепловую нагрузку и возможности размещения оборудования.
Из чего состоит ПВУ
Состав установки формируется под задачу. Ниже — основные элементы, которые могут входить в систему.
Элемент | Назначение |
|---|---|
Приточный и вытяжной вентиляторы | Перемещение воздуха по системе и преодоление сопротивления воздуховодов и оборудования. |
Фильтры | Очистка наружного воздуха и защита оборудования; ступень фильтрации выбирается по требованиям объекта. |
Рекуператор / теплообменник | Передача тепла между вытяжным и приточным потоками без смешения потоков в предусмотренных конструкцией системах. |
Секция нагрева | Подогрев приточного воздуха при необходимости. |
Секция охлаждения | Охлаждение приточного воздуха при соответствующем расчёте. |
Воздушные клапаны | Перекрытие, регулирование и организация воздушных потоков. |
Шумоглушение | Снижение уровня шума от оборудования и воздушных потоков в предусмотренных участках системы. |
Автоматика | Управление вентиляторами, клапанами, температурой, защитами, аварийными режимами и другими функциями. |
Приточно вытяжная вентиляция с рекуперацией тепла
Рекуперация позволяет использовать тепло удаляемого воздуха для предварительного нагрева приточного. На практике применяются разные конструкции теплообменников, в том числе пластинчатые и роторные решения.
Выбор типа рекуператора зависит от параметров воздушных потоков, требований к системе, условий эксплуатации, допустимого перетока, обслуживания и компоновки оборудования.
расход приточного воздуха
расход вытяжного воздуха
наружные расчётные условия
требуемая температура притока
состав и назначение помещений
требования к фильтрации
Расчёт приточно-вытяжной вентиляции
Расчёт начинается не с выбора конкретной модели, а с определения параметров системы. Оборудование подбирается после формирования исходных данных и проверки ограничений объекта.
Расход воздуха
Определяется необходимый приточный и вытяжной расход для помещений и зон с учётом назначения и режима работы.
Давление
Учитываются воздуховоды, фильтры, клапаны, шумоглушители, теплообменники и другие сопротивления.
Тепловая обработка
Определяются требования к нагреву и, при необходимости, охлаждению приточного воздуха.
Фильтрация
Выбирается требуемая степень очистки и оценивается её влияние на сопротивление системы.
Режимы работы
Учитываются график работы объекта, переменные нагрузки, ночные режимы и требования автоматики.
Размещение
Проверяются габариты, доступ для обслуживания, трассы воздуховодов, электропитание и взаимодействие.

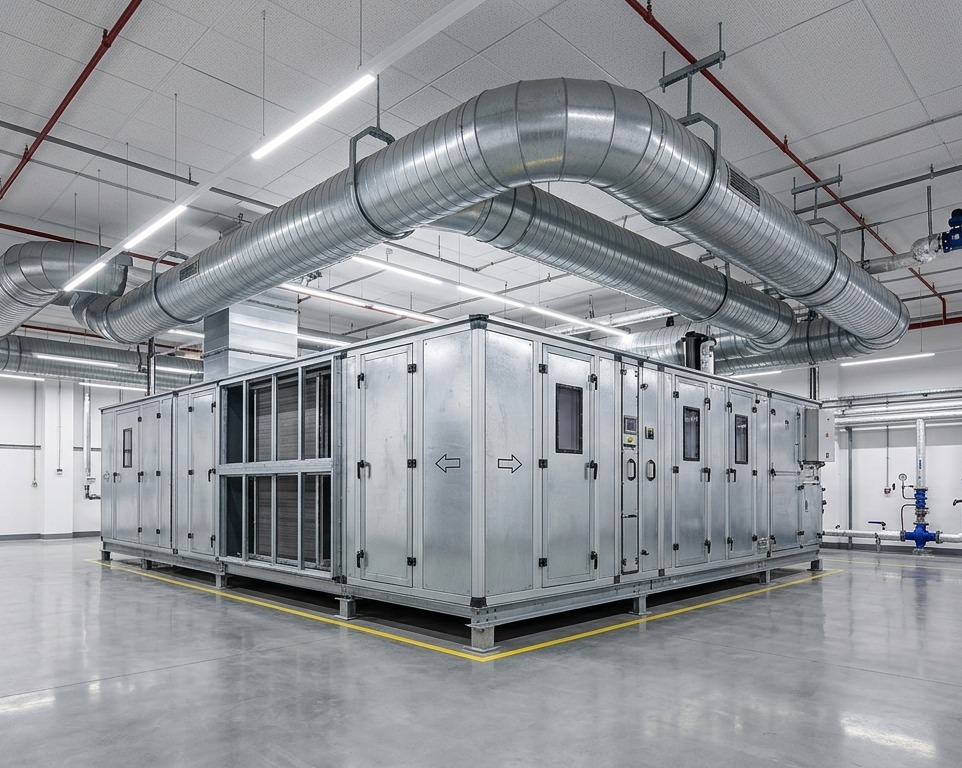

Как подобрать ПВУ
Подбор выполняется по совокупности параметров. Выбирать установку только по производительности неправильно: при одинаковом расходе разные объекты могут требовать разной комплектации.
Параметр | Что оцениваем | Почему это важно |
|---|---|---|
Расход воздуха | Приток и вытяжка по зонам и системе | Определяет производительность оборудования и размер воздушных каналов. |
Внешнее давление | Сопротивление сети и оборудования | Влияет на выбор вентиляторов и фактическую производительность. |
Температура | Наружные и требуемые параметры притока | Определяет необходимость и мощность секций нагрева/охлаждения. |
Рекуперация | Тип и параметры теплообменника | Влияет на компоновку, утилизацию тепла и обслуживание. |
Фильтрация | Ступени и типы фильтров | Определяет качество очистки и сопротивление воздушного тракта. |
Автоматика | Локальное управление и BMS | Позволяет контролировать режимы, защиты, аварии и диспетчеризацию. |
Габариты | Место размещения и пути заноса | Определяет возможную конструкцию и компоновку установки. |
Какие данные нужны для расчёта и подбора ПВУ
назначение объекта и помещений
количество людей и режим работы
требуемые расходы притока и вытяжки
технологические процессы и источники выделений
требования к температуре и качеству воздуха
данные по существующим воздуховодам и оборудованию
место предполагаемого размещения установки
данные по электропитанию и инженерным сетям
требования к автоматике и диспетчеризации
Ограничения объекта
Место установки, габариты, доступ для обслуживания, электрическая мощность, шумовые требования и существующие инженерные системы.
ПВУ для разных объектов
Требования к приточно-вытяжной вентиляции зависят от назначения здания, режима работы и технологических процессов.

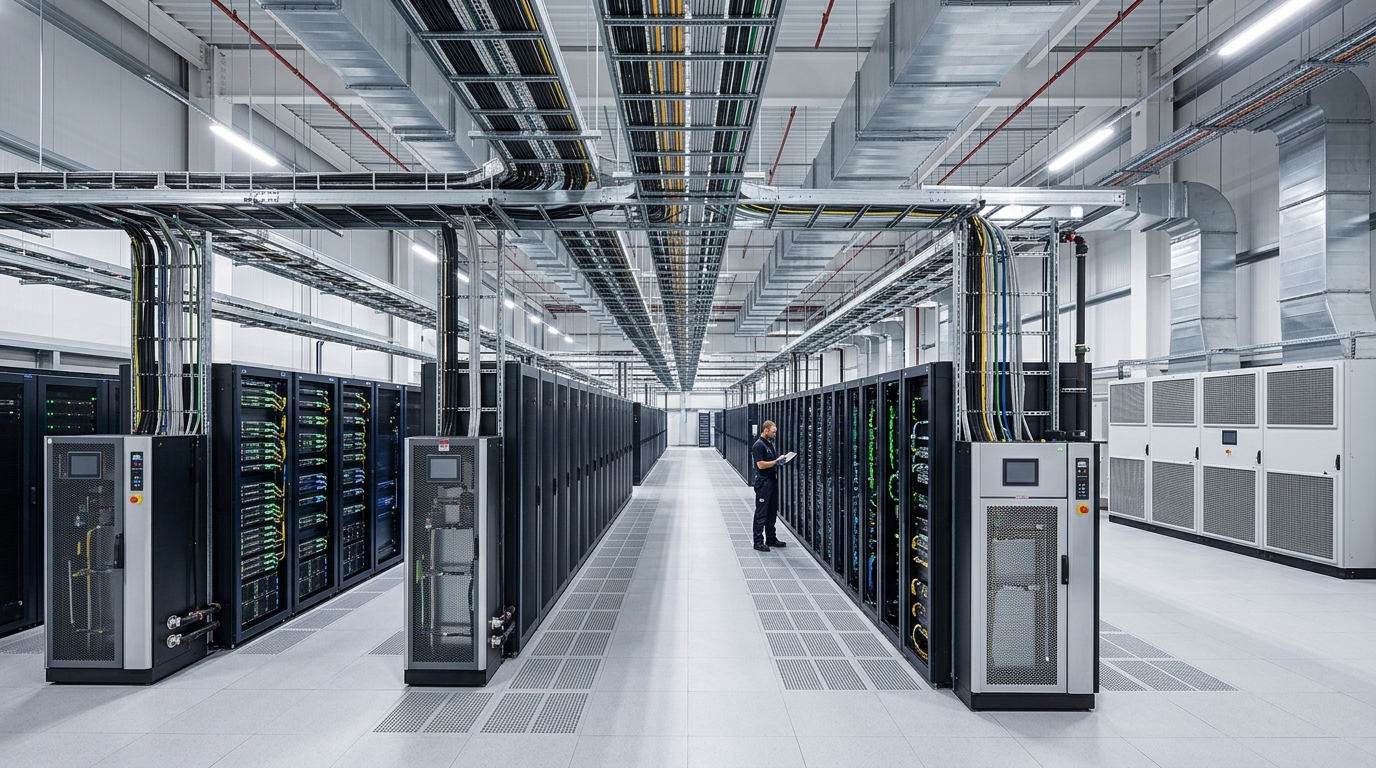

Офисы, open space, переговорные, конференц-залы, серверные и технические помещения.
Производственные зоны, цеха, технологические помещения и административные блоки.
Складские комплексы, терминалы, зоны комплектации, погрузки и административные помещения.
Номера, лобби, рестораны, кухни, конференц-залы, SPA и технические помещения.
Торговые залы, магазины, галереи, food court, рестораны, кинотеатры и парковки.
Медицинские помещения, лаборатории, фармацевтические и чистые зоны.
Рестораны, кафе, кухни, бары, банкетные и технологические помещения.
Системы вентиляции для объектов с особыми требованиями к надёжности и режимам работы.
Проектирование ПВУ
Проектирование начинается с исходных данных и обследования объекта, если речь идёт о действующем здании. В проекте определяются расходы воздуха, состав оборудования, трассы воздуховодов, точки забора и выброса воздуха, автоматика, электропитание и взаимодействие с другими инженерными системами.
Для сложных объектов важно заранее согласовать размещение оборудования, доступ к фильтрам и теплообменникам, сервисные зоны, проходы воздуховодов и требования к диспетчеризации.
Что мы делаем
Выезжаем на объект по Москве и Московской области.
Проектирование и расчёт
Воздухообмен, подбор установки, схема воздуховодов.
Монтаж
Установка, воздуховоды, подключение.
Пусконаладка
Запуск, настройка автоматики, проверка режимов.
Обслуживание по договору
Фильтры, рекуператор, вентиляторы, автоматика.
Диагностика и ремонт
Поиск причины, устранение неисправностей.
Модернизация
Замена установки, реконструкция существующей системы.

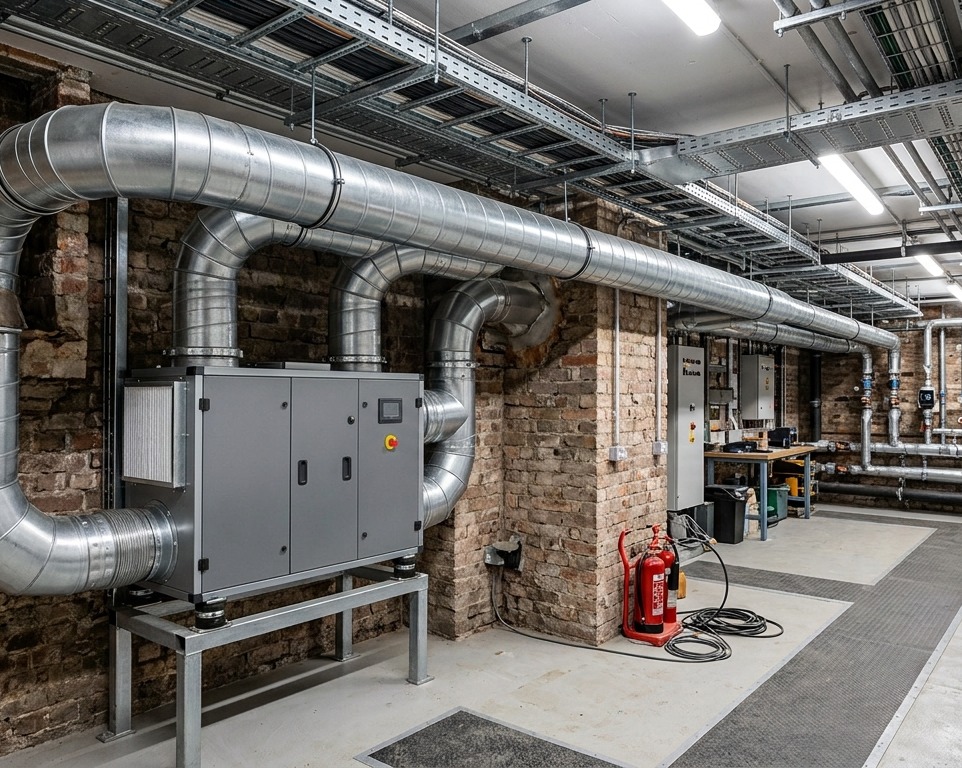

ПВУ в существующем здании
При реконструкции нельзя автоматически переносить параметры новой системы из расчётов для нового объекта. Сначала нужно понять состояние существующей вентиляции и ограничения здания.
состояние оборудования
фактические расходы воздуха
состояние воздуховодов
фильтры и теплообменники
автоматика и датчики
электропитание
доступность для сервиса
возможность изменения трасс
Автоматика и интеграция ПВУ в BMS
Автоматика управляет рабочими режимами установки и обеспечивает контроль параметров и защит. Для коммерческих и технически сложных объектов ПВУ может быть включена в общую систему диспетчеризации.
Управление
Пуск, останов, режимы работы, изменение заданных параметров и управление предусмотренными исполнительными механизмами.
Защиты
Контроль аварийных состояний и параметров, для которых проектом предусмотрены соответствующие защитные алгоритмы.
BMS и диспетчеризация
Передача параметров и состояний в систему верхнего уровня при наличии совместимого оборудования и протоколов интеграции.
Обслуживание, диагностика и ремонт ПВУ
Для действующих систем важны не только первоначальный монтаж, но и регулярное обслуживание. Перечень работ зависит от конструкции установки, режима эксплуатации и фактического состояния оборудования.
Обслуживание
- осмотр оборудования и узлов
- контроль состояния фильтров
- проверка вентиляторов и приводов
- проверка автоматики и датчиков
- контроль рабочих параметров
Диагностика
- анализ жалоб и симптомов
- проверка режимов работы
- поиск причин отклонений
- проверка отдельных компонентов
- определение дальнейших работ
Ремонт и модернизация
- замена неисправных компонентов
- восстановление работоспособности
- замена или модернизация узлов
- обновление автоматики
- замена установки при целесообразности
Обслуживание, диагностика и ремонт ПВУ
Для действующих систем важны не только первоначальный монтаж, но и регулярное обслуживание. Перечень работ зависит от конструкции установки, режима эксплуатации и фактического состояния оборудования.
Симптом | Что проверяется |
|---|---|
Недостаточный расход воздуха | Фильтры, вентиляторы, приводы, клапаны, сопротивление сети и фактические режимы работы. |
Приточный воздух недостаточно нагревается | Режим работы секции нагрева, соответствующая инженерная часть, автоматика и фактические температуры. |
Установка работает нестабильно | Сигналы защит, датчики, автоматика, питание, вентиляторы и другие компоненты. |
Повышенный шум | Состояние вентиляторов, крепления, воздушные скорости, шумоглушение и режимы работы. |
Появились ошибки автоматики | Коды аварий, датчики, исполнительные механизмы, контроллер и цепи управления. |
Диагностика важнее предположения: причина неисправности должна быть подтверждена проверкой. Если причина не подтверждена, в техническом заключении это следует фиксировать отдельно.
Связанные системы и услуги
Для действующих систем важны не только первоначальный монтаж, но и регулярное обслуживание. Перечень работ зависит от конструкции установки, режима эксплуатации и фактического состояния оборудования.
Приточная вентиляция
Отдельные приточные системы и установки.
Рекуператоры
Отдельные приточные системы и установки.
Калориферы
Отдельные приточные системы и установки.
Фильтры
Отдельные приточные системы и установки.
Приточная вентиляция
Отдельные приточные системы и установки.
Рекуператоры
Отдельные приточные системы и установки.
Калориферы
Отдельные приточные системы и установки.
Фильтры
Отдельные приточные системы и установки.
Промышленная вентиляция
Отдельные приточные системы и установки.
Проектирование
Отдельные приточные системы и установки.
Монтаж
Отдельные приточные системы и установки.
Пусконаладка
Отдельные приточные системы и установки.
От чего зависит стоимость
Цену определяет проект и объём работ.
Производительность
Объём приточного и вытяжного воздуха.
Рекуператор
Тип и мощность.
Состав установки
Нагрев, охлаждение, фильтрация, автоматика.
Воздуховоды
Протяжённость и сложность.
Условия объекта
Доступ, высота, ограничения монтажа.
Как мы работаем с ПВУ
01
Задача
Отдельные приточные системы и установки.
02
Обследование
Отдельные приточные системы и установки.
03
Решение
Отдельные приточные системы и установки.
04
Реализация
Отдельные приточные системы и установки.
От чего зависит стоимость ПВУ и системы вентиляции
Стоимость нельзя корректно определить только по производительности установки. На неё влияют оборудование, состав секций, рекуперация, автоматика, воздуховоды, монтажные условия и объём работ.
Фактор | Что влияет на стоимость |
|---|---|
Производительность | Размер установки, вентиляторы и основные компоненты. |
Комплектация | Фильтрация, нагрев, охлаждение, рекуперация, шумоглушение и автоматика. |
Воздуховоды | Длина трасс, сечение, количество фасонных элементов и сложность прокладки. |
Монтаж | Высота, доступность, условия работы на действующем объекте и объём сопутствующих работ. |
Автоматизация | Локальная автоматика, дополнительные функции и интеграция с BMS. |
Связанные системы и услуги
Для комплексного решения могут потребоваться смежные виды оборудования и работ.
Часто задаваемые вопросы
Приточная установка работает на подачу наружного воздуха, а ПВУ одновременно организует приток и удаление воздуха.
ПОДБОР ОБОРУДОВАНИЯ
Рассчитаем приточно-вытяжную вентиляцию под ваш объект
Подберём состав системы, определим параметры установки и предложим техническое решение с учётом назначения объекта и существующих инженерных систем.
